YWB电力液压块式制动器
发布时间:2021-12-10 文章来源: 点击次数:1017次

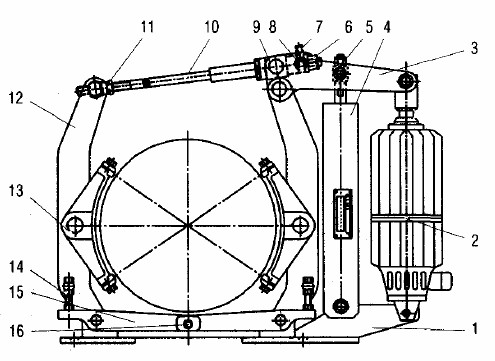

      YWB电力液压块式制动器的外形图和机构简图。其制动原理如下:当驱动机构断电、停止工作时,电液推动器2(见图1)也同时或者延时断电,此时制动弹簧4的弹性力通过两侧的两条制动臂l2传递到制动瓦块l3及制动衬垫上,产生摩擦力并形成制动力矩,起到制动作用。当驱动机构电机通电时,推动器提前或者同时通电,在极短的时间内产生足够大的力升起推杆,压缩制动弹簧,制动臂带动制动衬垫向外侧张开,制动力矩消除。

1542201060131403

1、底座2、电液推动器3、三角板4、制动弹簧5、力矩调节螺母6、紧固螺母7、补偿紧定螺栓、螺母8、拔销9、补偿套10、制动拉杆l1、防松螺母、隔套、垫片 12、制动臂 13、制动瓦块 14、锁紧螺栓、螺母15、退距均等杠杆 l6、互锁销

YW、YWB系列制动器连接尺寸和技术要求符合JB/T6406-2006标准,制动力矩参数符合DIN15435标准;YW系列配套符合JB/T10603-2006标准的YTD系列推动器;YWB系列配套符合DIN15430标准的Ed系列推动器;本系列适用于新设计、新主机配套选用。
